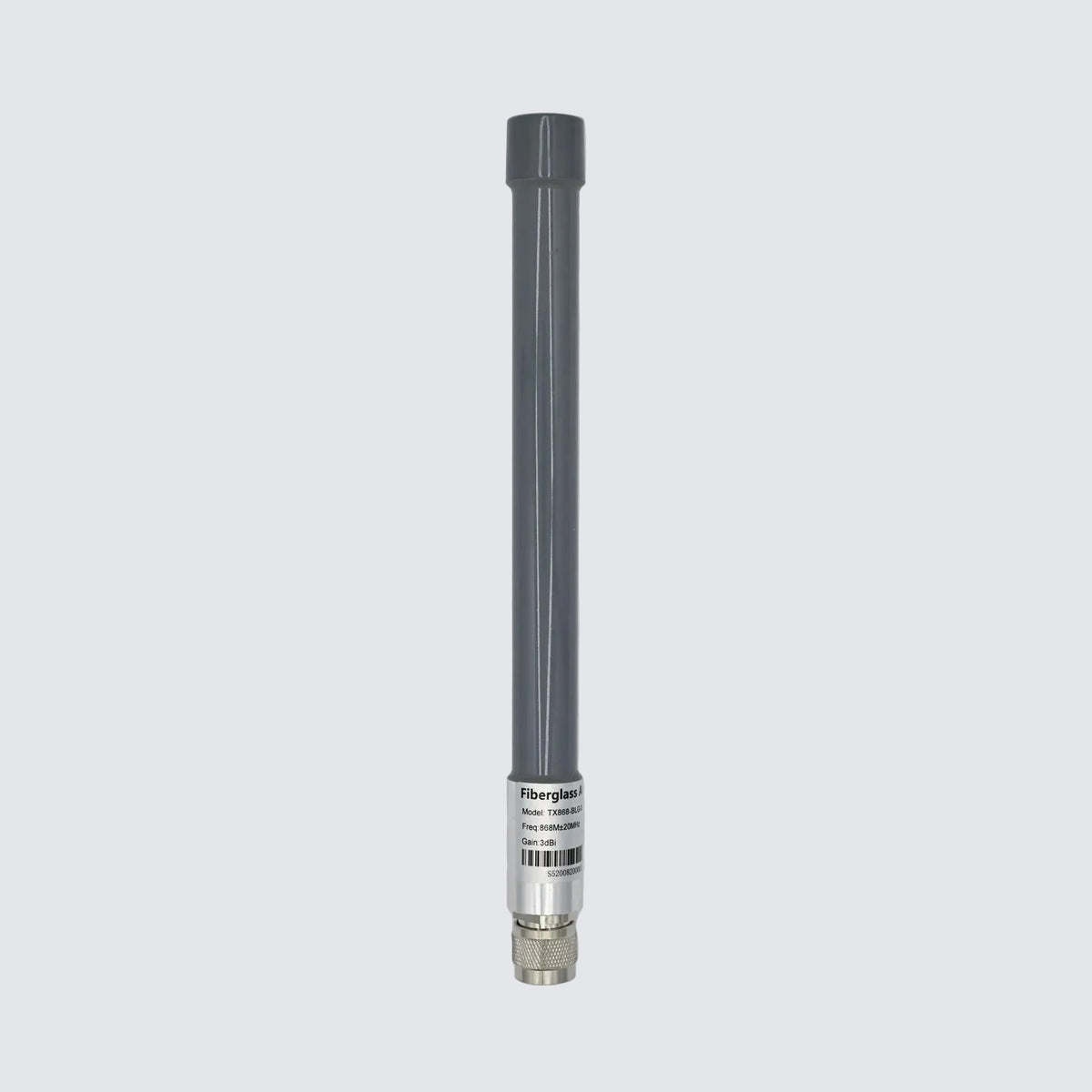

Kompakte 868-MHz-Rundstrahlantenne in wetterfester Fiberglas-Bauweise – die richtige Wahl für Meshtastic-, MeshCore- und LoRaWAN-Knoten, bei denen breite Abdeckung wichtiger ist als maximale Reichweite, etwa oberhalb von Tallagen oder auf Dächern mit nahem Umfeld. Durch die große vertikale Halbwertsbreite von 120° unempfindlich gegen Schräglagen und Höhenunterschiede im Gelände.
Einsatzbereiche
Meshtastic- und MeshCore-Nodes in bewegtem Gelände, oberhalb von Tallagen und im Stadtgebiet mit umliegender Bebauung; LoRaWAN-Sensorknoten mit nahem Gateway. Für flache Weitstrecken sind die ZIISOR TX868-BLG-40 (5,5 dBi) und die ZIISOR TX868-BLG-55 (8 dBi) die bessere Wahl.
Technische Daten (laut Hersteller-Datenblatt)
- Frequenzbereich: 848–888 MHz (868 MHz ± 20 MHz)
- Antennengewinn: 3 dBi
- Abstrahlung: Rundstrahler (omnidirektional), vertikal polarisiert, vertikale Halbwertsbreite 120°
- Stehwellenverhältnis (SWR): ≤ 2,0
- Impedanz: 50 Ω, Belastbarkeit: max. 50 W
- Anschluss: N-Stecker (N male)
- Strahler: Kupfer, Gehäuse: Fiberglas, Farbe: Grau
- Länge: 260 mm, Strahler Ø 20 mm, Kappe/Fuß Ø 23 mm, Gewicht: ca. 120 g
- Schutzart: IP67, Windlast: bis 60 m/s
- Betriebstemperatur: −40 °C bis +85 °C – uneingeschränkt wintertauglich
Anschluss & Montage
Die Antenne hat einen N-Stecker. Für Boards mit U.FL-Anschluss (Inhero MR2, RAK4630 und ähnliche Module) passt der Pigtail N-Einbaubuchse → U.FL aus dem Shop; Geräte mit SMA- oder RP-SMA-Buchse benötigen einen entsprechenden Adapter auf N. Weitere Antennen und Zubehör: 868-MHz-Antennen im Überblick.
Hinweis zur Montage: Bei exponierter Außenmontage empfehlen wir eine fachgerechte Erdung der Antennenanlage und einen Blitzschutz (z. B. Gasableiter) in der Antennenleitung.
