Akkukabel für MR-2 mit Akkuschutzmodul, konfektioniert

• Akkukabel und Akkuschutzmodul mit Temperatursensor fertig verlötet und geprüft – nur noch die Zelle anschließen
• Erspart die heikelste Lötstelle der gesamten Installation
• Wählbar für LiFePO₄ (3,75 V / 2,1 V) oder Li-Ion/LiPo (4,275 V / 2,8 V)
• Schutz vor Überladung, Tiefentladung und Kurzschluss
• Temperatursensor abgestimmt auf die Ladesteuerung des MR-2

Beschreibung

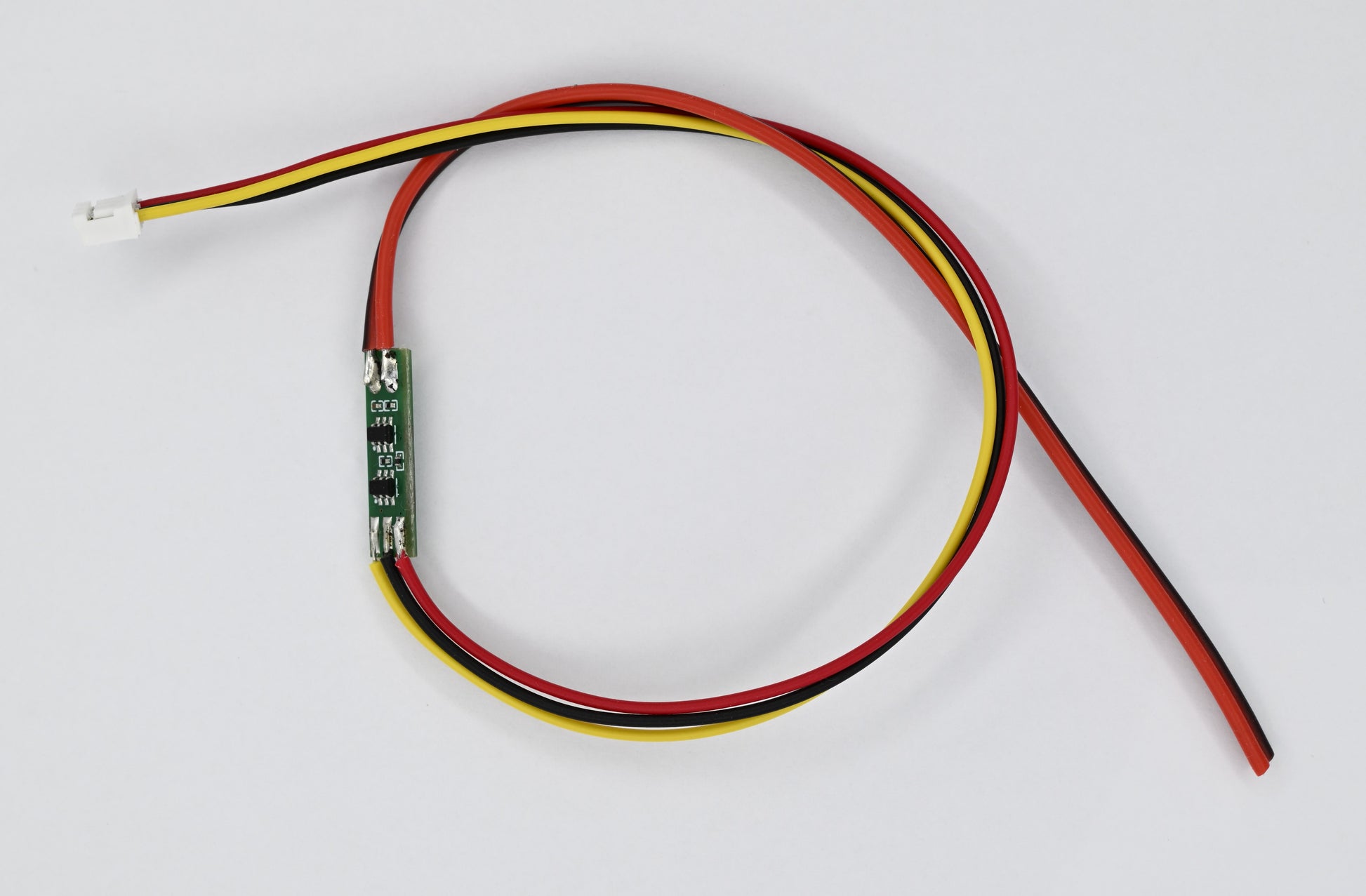

Fertig konfektioniertes Akkukabel für das Inhero MR-2 – Anschlusskabel und Akkuschutzmodul mit integriertem Temperatursensor sind bereits verlötet und geprüft. Sie verbinden nur noch die Zelle. Damit entfällt die heikelste Lötstelle der gesamten Installation.

Ausführungen

• LiFePO₄-1S: Schutz-IC HY2112-BB, Überladeschutz 3,75 V, Tiefentladeschutz 2,1 V
• Li-Ion-1S: Schutz-IC BQ29700, Überladeschutz 4,275 V, Tiefentladeschutz 2,8 V

Technische Daten

• Steckverbinder: JST-PH 2.0, 3-polig, Buchse (Raster 2,0 mm)
• Kabellänge: 20 cm
• Belegung: Akku Plus, Akku Minus, Temperatursensor
• Schutzfunktionen: Überladung, Tiefentladung, Kurzschluss
• Temperatursensor: integriert, abgestimmt auf das Inhero MR-2
• Modulmaße: 22 × 6,2 × 2,8 mm
• Zellanschluss: offene, abisolierte und verzinnte Enden

Lieferumfang

• 1× konfektioniertes Akkukabel in der gewählten Ausführung (Kabel + Akkuschutzmodul + Temperatursensor, fertig verlötet)

⚠ Wichtige Hinweise

• Wählen Sie die zu Ihrer Zelle passende Ausführung. Die Abschaltschwellen von LiFePO₄ und Li-Ion sind nicht kompatibel – eine falsch gewählte Variante beschädigt die Zelle.
• Das MR-2 besitzt keinen Hardware-Verpolschutz am Akkueingang. Prüfen Sie die Polarität vor dem ersten Anschließen.
• Akku nicht im Lieferumfang enthalten.
• ESD-empfindliche Baugruppe – nur mit geeignetem ESD-Schutz handhaben.
