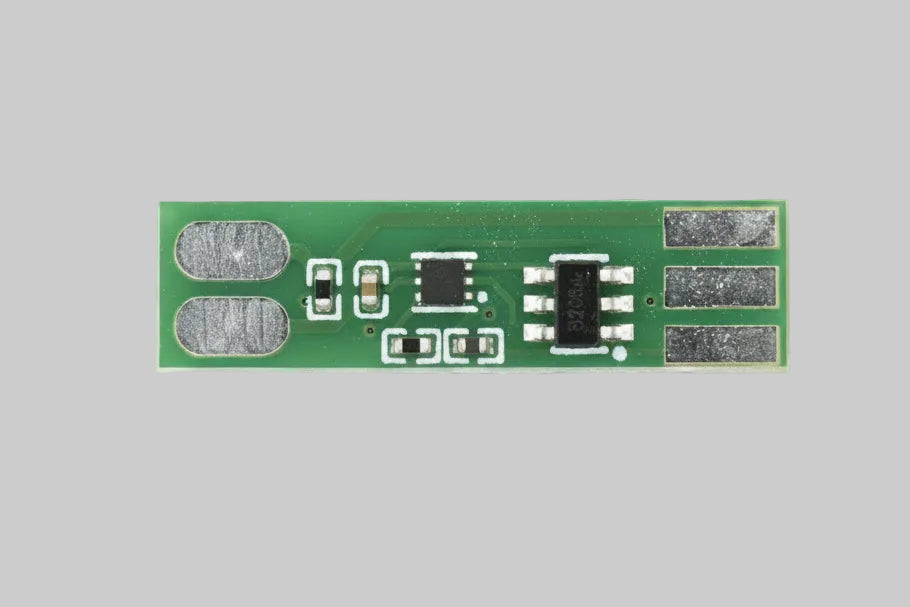

Akkuschutzmodul Li-Ion 1S mit Temperatursensor für MR-2

• Schützt 1S-Li-Ion- und LiPo-Zellen: Überladeschutz 4,275 V, Tiefentladeschutz 2,8 V, Kurzschlussschutz
• Integrierter Temperatursensor – liefert dem MR-2 die Zelltemperatur für die temperaturabhängige Ladesteuerung
• Schutz-IC BQ29700 von Texas Instruments statt des sonst üblichen DW01A

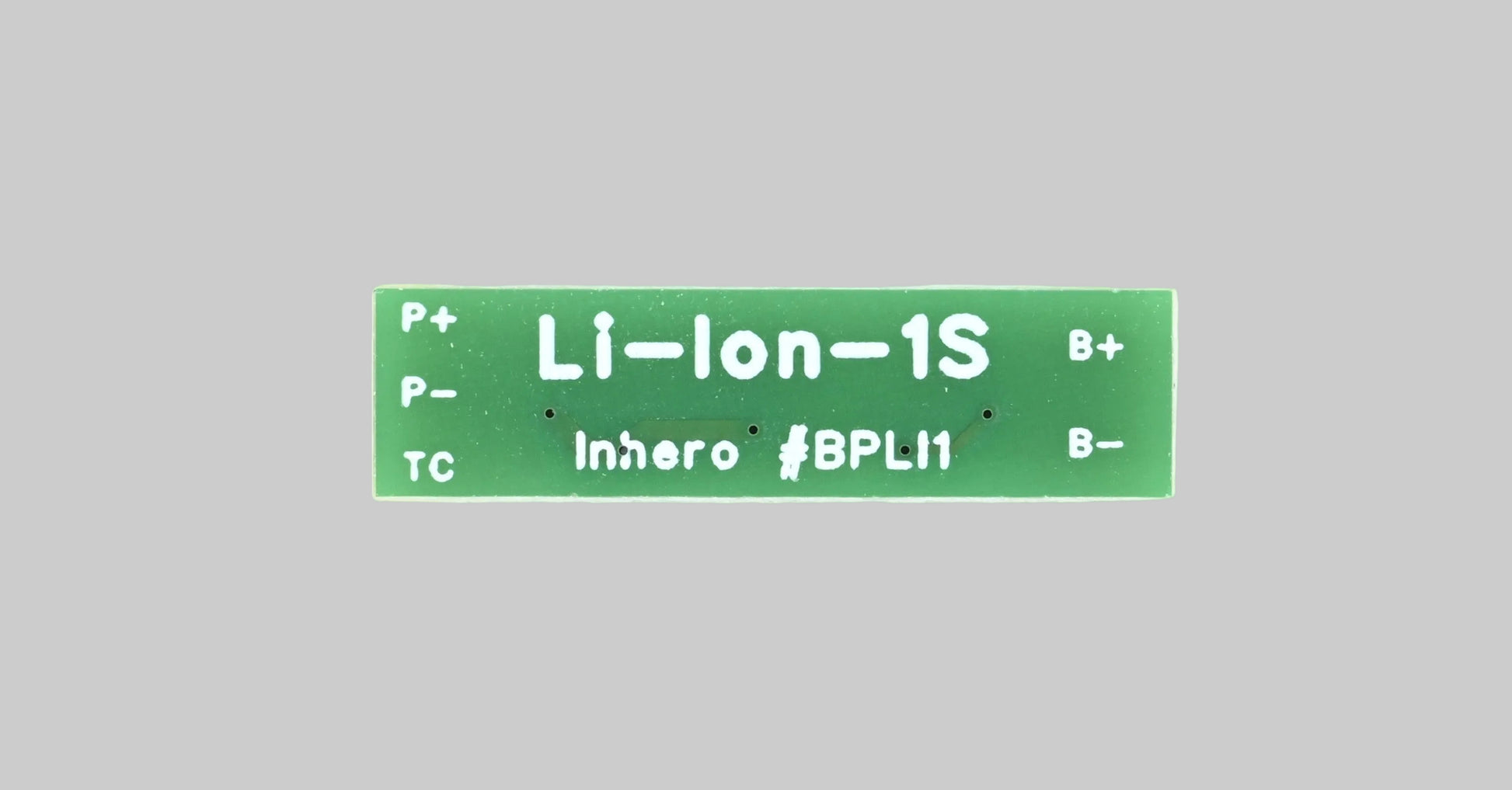

• Kompakt: 22 × 6,2 × 2,8 mm, wird direkt an der Zelle verlötet
• Auch fertig konfektioniert erhältlich – im Akkukabel für MR-2 mit Akkuschutzmodul

Beschreibung

Akkuschutzmodul für einzellige Li-Ion-Akkus (1S) mit integriertem Temperatursensor – schützt die Zelle vor Überladung, Tiefentladung und Kurzschluss und liefert dem Inhero MR-2 gleichzeitig die Zelltemperatur für die Ladesteuerung.

Das Modul basiert auf dem BQ29700 von Texas Instruments. Handelsübliche 1S-Schutzmodule verwenden überwiegend den einfacheren DW01A und bringen keinen auf das MR-2 abgestimmten Temperatursensor mit.

Technische Daten

• Schutz-IC: BQ29700 (Texas Instruments)
• Überladeschutz: 4,275 V
• Tiefentladeschutz: 2,8 V
• Kurzschlussschutz: ja
• Temperatursensor: integriert, abgestimmt auf das Inhero MR-2
• Zellchemie: Li-Ion / LiPo, einzellig (1S)
• Maße: 22 × 6,2 × 2,8 mm

Lieferumfang

• 1× Akkuschutzmodul Li-Ion 1S mit Temperatursensor

⚠ Wichtige Hinweise

• Nur für Li-Ion-/LiPo-Zellen. Für LiFePO₄ verwenden Sie bitte die entsprechende LiFePO₄-Ausführung – die Abschaltschwellen sind nicht kompatibel und eine Verwechslung beschädigt die Zelle.
• Das Modul wird an die Zelle angelötet. Wenn Sie sich das Löten an der Zelle sparen möchten, finden Sie es fertig konfektioniert im Akkukabel für MR-2 mit Akkuschutzmodul.
• ESD-empfindliche Baugruppe – nur mit geeignetem ESD-Schutz handhaben.
• Akku nicht im Lieferumfang enthalten.
